メーター用フレキシブル基板

オリジナル商品

11,000円

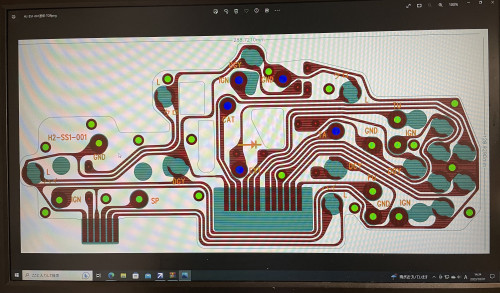

ご相談パーツになったメーターのフレキシブル基板相当品(純正品番78135-SS1-003)

材質　純正PET→Ｈ２工房　ポリイミド　

　　　材質変更により耐熱性の向上のメリットがあります

端子　純正　銅箔未処理→ Ｈ２工房　金メッキ

　　　通電性の確保、錆などの腐食に強くなります

入手性　純正　ご相談パーツ→Ｈ２工房　入手可能！

価格　11,000税込

このフレキシブル基板、目立たないパーツですがその重要性は非常に高いです。

メーターが不動の時、電源、信号用にネジを交換すると思いますがこの基板側も腐食が酷いです。腐食銅箔を磨かれると思いますが実はかなり薄いのです。

一般的に　基板の銅箔は１０μから３５μ m。ミリで言うと　0.01から0.035ミリしかないのです

削る時は超慎重に削りましょう！

また、背面にジャンパー線があるのですが長年の劣化でパターン側とショートしている個体も稀に見受けられます。

他の車はそうでも無いのですが、ビートの場合は電解コンデンサ同様、消耗品扱いです。。。
